工程服務(wù)熱線
返回頂部配料混合：由于透水混凝土的特殊性能，所以在配料混合比上要求很嚴(yán)格。特別是其中的含水量，被限制在很小的一個(gè)范圍內(nèi)， 以保證透水混凝土的良好強(qiáng)度和滲透性，防止泥漿流到骨料里造成孔隙堵塞問(wèn)題。因此，這也就意味著，含水量過(guò)多的話會(huì)對(duì)透水路面質(zhì)量造成嚴(yán)重影響，而對(duì)常規(guī) 混凝土則沒(méi)有這么強(qiáng)的影響。除此之外，還要仔細(xì)計(jì)算骨料中所需用水量，因?yàn)檫@些水都會(huì)被骨料所吸收，如果含水過(guò)多，會(huì)對(duì)工程造成不良后果。澆筑透水混凝土之前，承包商應(yīng)該和生產(chǎn)商密切合作，確保合適的配料混合比。而且在某些情況下，現(xiàn)場(chǎng)澆筑時(shí)，為 了達(dá)到合適的黏稠度，會(huì)稍微再加一點(diǎn)水，但是加水的時(shí)候要特別注意，因?yàn)楝F(xiàn)場(chǎng)加水很難控制水量多少。透水混凝土含水量合適的話，會(huì)帶有一定的光澤。因此， 為了使水含量盡量精確，可以進(jìn)行單位重量測(cè)試，一般合適的單位重量范圍是1600 kg/m3 到 2000 kg/m3。

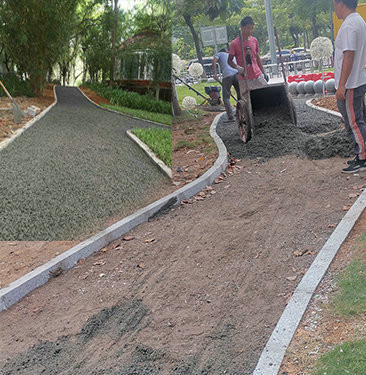

澆筑和固結(jié)：和常規(guī)混凝土一樣，澆筑透水混凝土?xí)r也有各種澆筑技巧，這些技巧一般都是在特定施工條件下慢慢積累形成的。對(duì)于透水混凝土來(lái)說(shuō)，澆筑的時(shí)候不能用泵送。而且澆筑之前，要仔細(xì)檢查地基準(zhǔn)備和框架是否堅(jiān)固合適，確保準(zhǔn)備工作萬(wàn)無(wú)一失。

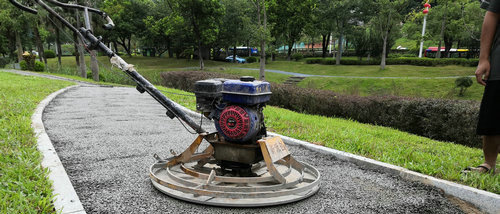

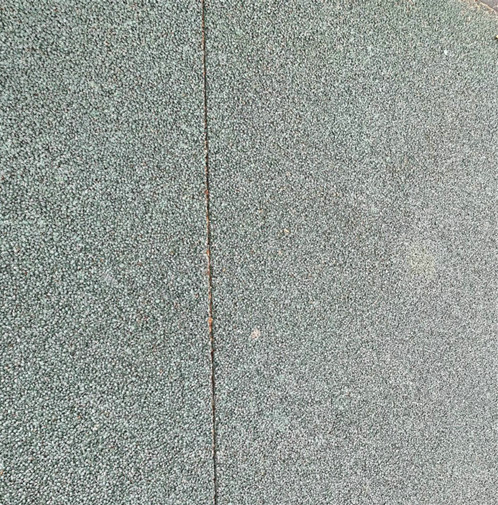

切縫：如果想要房子路面不會(huì)出現(xiàn)亂紋路裂縫的現(xiàn)象，那么就要澆筑伸縮縫。一般情況下，由于透水混凝土收縮較少，其接縫間距比常規(guī) 路面也要大，通常推薦的接縫間距是6米左右。而為了防止非控制反射裂縫的出現(xiàn)，可以在相鄰路面相同地方安裝接縫線，左邊是整平后的透水混凝土， 而右邊是壓實(shí)后的效果圖。接縫線和透水澆筑板面結(jié)合在一起，避免出現(xiàn)反射裂縫。

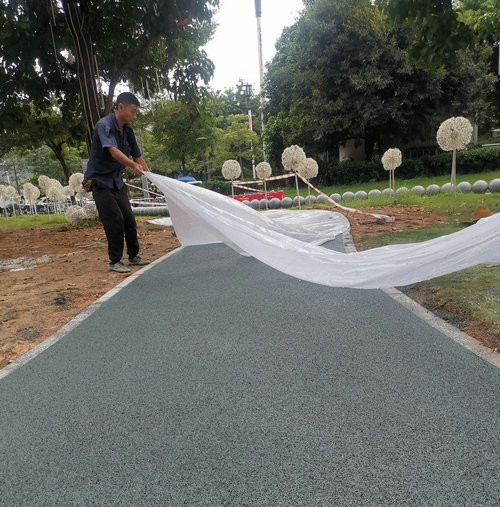

硬化與養(yǎng)護(hù)：由于透水混凝土具有開(kāi)孔結(jié)構(gòu)，表面比較粗糙，水泥漿蒸發(fā)速度較快，因此硬化比常規(guī)混凝土更為關(guān)鍵。 由于水用于與泥漿發(fā)生化學(xué)反應(yīng)，因此它在透水混凝土的快速固化中起著關(guān)鍵作用。 在一些項(xiàng)目中，在壓實(shí)之前，通常使用蒸發(fā)抑制劑來(lái)最大限度地減少表面水分流失。 由于透水混凝土路面不會(huì)出現(xiàn)泌水，更容易出現(xiàn)塑性收縮和開(kāi)裂。 其實(shí)在透水混凝土澆筑之前，透水混凝土就已經(jīng)開(kāi)始硬化了。 此時(shí)，地基必須保持濕潤(rùn)，防止混凝土吸水。 澆注后，建議在硬化過(guò)程中用塑料薄膜覆蓋至少7天。 同時(shí)，不建議用砂子加固塑料膜，因?yàn)樵谇宄^(guò)程中可能會(huì)不小心溢出并堵塞透水混凝土的孔隙。 可采用木板、鋼筋、木樁或其他方法固定塑料薄膜，防止其從路面上脫落。 澆注、壓實(shí)、制作接縫線后，應(yīng)盡快開(kāi)始硬化處理。 完成所有這些步驟后，通常會(huì)在 20 分鐘內(nèi)完成。 同時(shí)，高溫和大風(fēng)天氣對(duì)混凝土的硬化有明顯的影響，因此在施工時(shí)也應(yīng)考慮這些因素。
